XK-250(10吋)開煉機
XK-250(10吋)開煉機

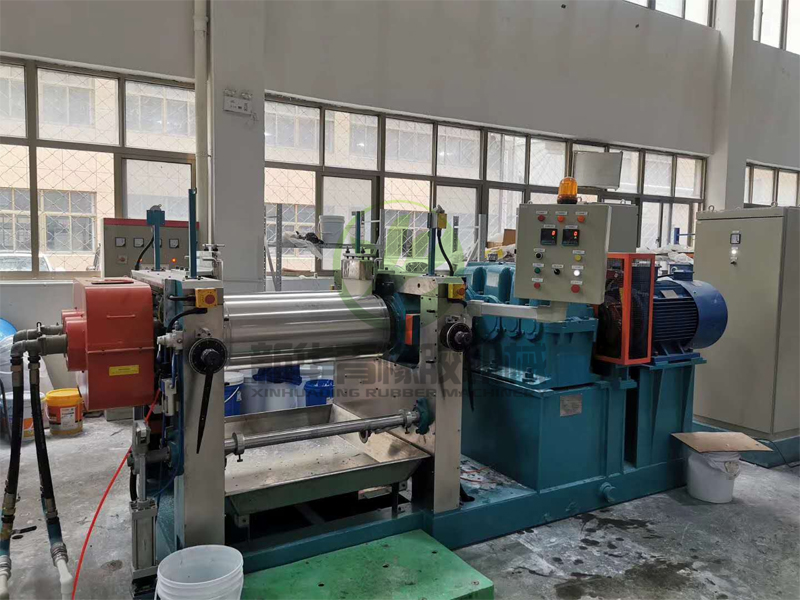

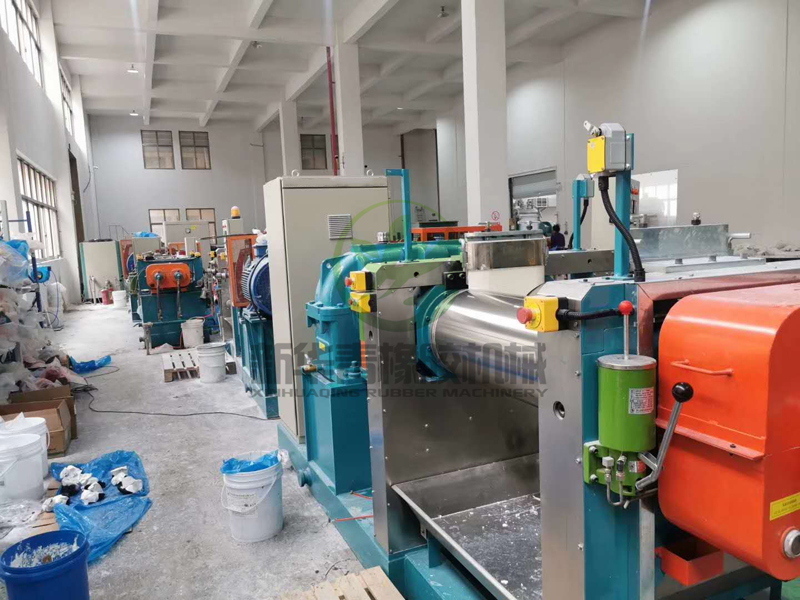

該開煉機主要由整體式底座、機架、前后輥筒、調距裝置、擋膠裝置、傳動齒輪、減速機、電動機、潤滑裝置、安全開關、電氣系統組成。該機節能環保高效,軋輥軸承由向心球面滾子軸承取代了H鋼背滑動軸承(尼龍?zhí)谆蚯嚆~套),減速機由ZSY型硬齒面減速機取代了ZQ系列減速機,具有傳動效率高,噪音低,使用壽命長等特點,可出最薄片為0.03mm。
1.能源參數
1.1電源:AC380±10%V,50HZ
1.2驅動電機功率:AC交流電機P=18.5kW
1.3冷卻水:0.2~0.4MPa
2.機械參數
2.1軋輥尺寸:Φ250×L620mm(Φ10×L25”)
2.2軋輥線速度:V前=17.4m/min V后=18.8m/min
2.3前后輥筒速比:1:1.08
2.4輥距范圍:0~8mm
2.5生產能力(一次投料量):10~15KG
2.6外形尺寸(長×寬×高):3300×1115×1345mm
2.7機器重量(不含翻膠):約3200KG
3.配置說明
3.1傳動方式為單電、單出軸硬齒面減速機、速比齒輪,整機噪音≤83dB(A);
3.2機座、機架、壓蓋均為型鋼焊制,經嚴格定型處理、精密加工而成;
3.3軋輥為中空型,冷硬鑄鐵離心澆鑄而成,軋輥軸承為向心球面滾子軸承;
3.4調距裝置為棘輪手動式;
3.5擋膠裝置為固定式;
3.6軸承潤滑裝置為多道集中甘油杯手動潤滑;
3.7急停裝置為拉線和按鈕式,安全制動裝置為電磁抱閘器。
