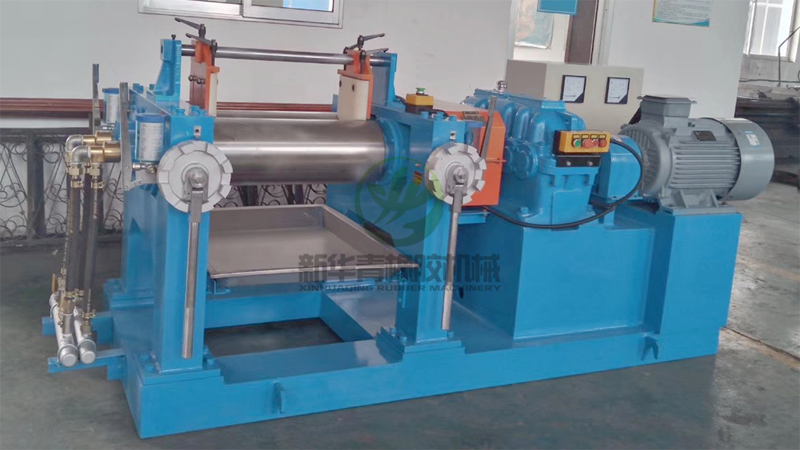

XK-230(9吋)開煉機
XK-230(9吋)開煉機
該開煉機主要由整體式底座、機架、前后輥筒、調距裝置、擋膠裝置、傳動齒輪、減速機、電動機、潤滑裝置、安全開關、電氣系統組成。該機節能環保高效,軋輥軸承由向心球面滾子軸承取代了H鋼背滑動軸承(尼龍?zhí)谆蚯嚆~套),減速機由ZSY型硬齒面減速機取代了ZQ系列減速機,具有傳動效率高,噪音低,使用壽命長等特點,可出最薄片為0.03mm。
1.能源參數
1.1電源:AC380±10%V,50HZ
1.2驅動電機功率:AC交流電機P=15kW
1.3冷卻水:0.2~0.4MPa
2.機械參數
2.1軋輥尺寸:Φ230×L620mm(Φ9×L25”)
2.2軋輥線速度:V前=15.7m/min V后=18.84m/min
2.3前后輥筒速比:1:1.2
2.4輥距范圍:0~8mm
2.5生產能力(一次投料量):6~9KG
2.6外形尺寸(長×寬×高):2300×920×1360mm
2.7機器重量(不含翻膠、油水):約2000KG
3.配置說明
3.1傳動方式為單電、單出軸硬齒面減速機、速比齒輪,整機噪音≤83dB(A);
3.2機座、機架、壓蓋均為型鋼焊制,經嚴格定型處理、精密加工而成;
3.3軋輥為中空型,冷硬鑄鐵離心澆鑄而成,軋輥軸承為向心球面滾子軸承;
3.4調距裝置為棘輪手動式;
3.5擋膠裝置為軸向調節手動式;
3.6軸承潤滑裝置為泵式甘油杯手動潤滑;
3.7安全制動裝置為按鈕式。
