密煉機物料提升裝置
密煉機物料提升裝置(斗式提升機)

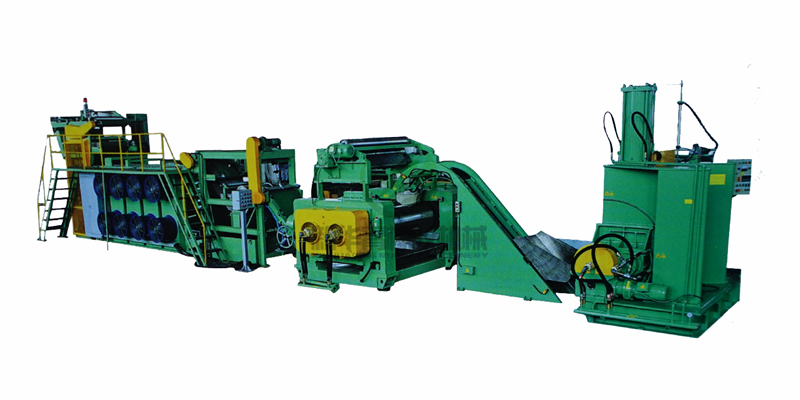

本機是一種搬運機械。作為混煉膠生產線上的輔助機械,其主要作用是將密煉機卸出的物料運送到開煉機、擠出壓片機或其它處理機上進行加工,也可用于將生膠原材料等提升到翻轉式密煉機料倉內進行混煉,是煉膠(塑)生產過程中的一個組成部分。本系列斗式提升機有多種標準規格分別與35L、55L、75L、110L、150L、200L密煉機配套使用。

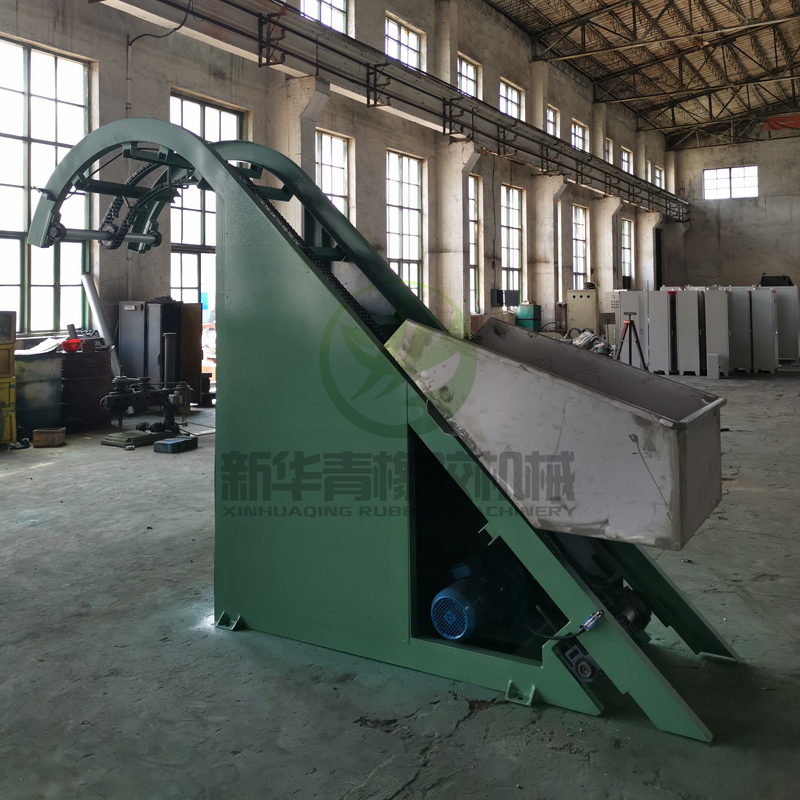

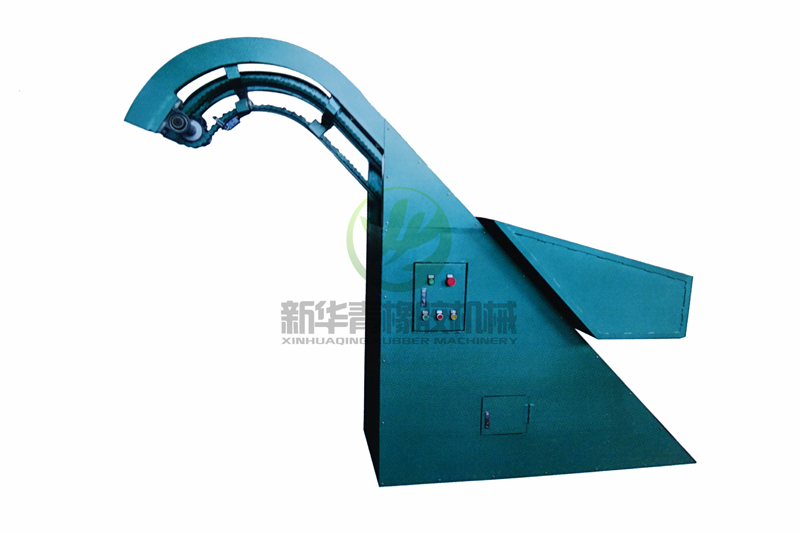

本機由電機、減速機、鏈傳動系統、導向架、料斗、電控等部分組成。料斗在傳動系統的拖動下沿導向架上、下運行和翻轉,在頂點翻轉卸料位及料斗起始位置設有行程開關,控制料斗的運行。料斗開始運行時以高速升至彎道,料斗開始傾斜時以慢速卸料,料斗回程時轉換回高速運行狀態,料斗接近底部時速度下降以慢速回位。此設計既提高了生產效率,又保證了本機運行的平穩可靠。
型號 |
TSD-55 |
TSD-75 |
TSD-110 |
適用密煉機型號 |
35/55L |
75L |
110L |
適用開煉機型號 |
400/450 |
560/550B |
610 |
料斗最大負載量 |
80KG |
120KG |
160KG |
驅動電機功率 |
1.5kW |
2.2kW |
3kW |
理論提升時間 |
約20s |
約24s |
約26s |
