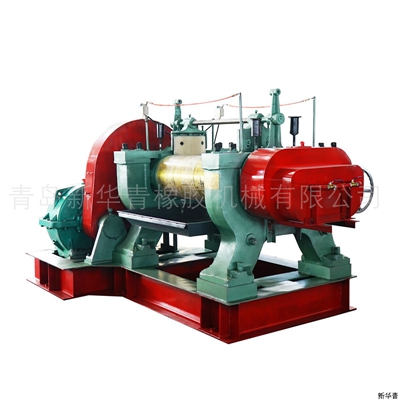

專利型煉膠機
開放式煉膠機的基本用途:
開放式煉膠機主要用于生膠的塑煉以及膠料的混煉與熱煉、壓片、供膠等。
新華青開放式煉膠機的主要優勢:
★減速機輸出軸支座不易松動 ★方向硬齒面減速機+向心球面滾子軸承
開放式煉膠機的基本結構及特點:
開放式煉膠機主要由機體、混煉機構、傳動系統、潤滑裝置、安全制動裝置和電氣控制系統等部套組成。
基本結構 |
特點 |
機體 |
機座:型鋼焊接經定型處理、加工而成,也可鑄造制成。 機架:鑄造制成,也可鋼板焊接經定型處理、加工而成。 壓蓋:鑄造制成,也可鋼板焊接經定型處理、加工而成。 |
混煉機構 |
輥筒:輥筒采用LTG-H鉻鉬或低鎳鉻合金冷硬鑄鐵,離心澆鑄而成,表面硬度達到HS68-75,輥筒軸承可選滑動軸承(MC尼龍?zhí)谆蝈a青銅套)或雙列滾動軸承(向心球面滾子軸承)。 輥溫調節:輥筒為中空型或鉆孔型可選,開式調溫裝置(冷卻)或閉式調溫裝置(加熱)可選。 調距裝置:蝸輪蝸桿傳動,手動或電動可選。 接料盤:普通鋼板或不銹鋼板可選。 |
傳動系統 |
主電機:可做變頻機型。 減速機:ZQ系列減速機或?qū)S糜昌X面減速機可選。 速比齒輪:鉻鉬合金鋼鍛打并表面滲碳處理或45#鋼鍛件調質、表面高頻淬火而成。 |
潤滑裝置 |
滑動軸承優選手動油脂潤滑,滾動軸承優選稀油強制潤滑。 |
安全制動裝置 |
拉桿式或按鈕式急停裝置可選。 |
電氣控制系統 |
采用歐姆龍PLC和正泰電器電控元件。 |
其他選配 |
翻膠裝置、萬向節/棒銷/鏈條聯軸器、單電/雙電雙出軸、凈水除垢等可按客戶要求制作。 |
開放式煉膠機的配置對比:
對比項目 |
常規型 |
新華青專利型 |
軸承式改進型 |
減速機 |
ZQ減速機 |
ZQ減速機 |
ZSYF方箱硬齒面減速機 |
軸套 |
滑動軸承 |
滑動軸承 |
滾動軸承 |
減速機輸出軸支座 |
易松動 |
不易松動 |
無 |
優點 |
價格低,勁頭大。 |
新華青專利技術:采用后推式驅動,改變了減速機輸出軸支座的受力方向,軸承支座不易松動,延長設備壽命,降低維修費用;價格適中;勁頭大;底座帶水平調整裝置。 |
采用三級傳動硬齒面減速機和滾動軸承,使用壽命長;設備噪音小。 |
缺點 |
采用下壓式驅動,減速機輸出軸支座易松動,導致驅動輪和從動輪捏合咬偏,減速機輸出軸及上下殼易斷裂,一旦出現此問題,設備很難恢復正常使用性能;設備有少許噪音。 |
設備有少許噪音。 |
價格高,勁頭小,對安裝和后期保養有較高要求。 |
推薦指數 |
★☆☆☆☆ |
★★★★★ |
★★★★☆ |
開放式煉膠機的技術參數:
項目 |
XK-230 |
XK-360 |
XK-400 |
XK-450 |
XK-560 |
輥筒直徑 |
230 |
360 |
400mm |
450mm |
560/510mm |
輥筒工作長度 |
630 |
900 |
1000mm |
1200mm |
1530mm |
前后輥筒速比 |
1:1.19 |
1:1.25 |
1:1.27 |
1:1.27 |
1:1.2 |
前輥線速度 |
12.57m/min |
16.25m/min |
18.65m/min |
23.47m/min |
26.4m/min |
最大輥距 |
8mm |
10mm |
10mm |
12mm |
15mm |
一次加料量 |
5-10KG |
20-25KG |
18-35KG |
30-50KG |
50-65KG |
驅動功率 |
11kW |
30kW |
37kW |
55kW |
90kW |
外形尺寸 |
2700×1050 ×1460mm |
4200×1780 ×1760mm |
4380×2170 ×1870mm |
4840×2980 ×1870mm |
6270×2282 ×2000mm |
機器重量 |
約2000KG |
約6500KG |
約8000KG |
約12500KG |
約22500KG |
注:以上為常備規格,其他規格如6/12/24/26/28吋均可按客戶要求定做。
